· 基于人工智能的缺血性心脏病检测算法
· 房颤、室早等电生理异常病灶定位
丨科研应用
· 心脏病药物、器械治疗效果长期监测
· 大样本冠心病人群筛查队列研究
丨临床应用
· 稳定性冠心病精准检测
· 早期大规模冠心病筛查，健康人群心脏体检
· 冠脉微循环障碍精准检测
· 急性冠脉综合征快速分诊
· 缺血性心脏病治疗后长期监测
· 心脏康复状态监测
· 疑难心脏病辅助诊断
· 胎儿心律失常精准检测 – 已进入AHA指南
应用场景
Applications
简单六步 心脏健康全面体检
Comprehensive Examination
患者移除随身的金属物品，如眼镜、腰带、手机等，静卧于检查床。即使不小心带入了金属物品，只需移除后重新扫描即可，无任何隐患
01 检查前准备
基于患者体型及心脏位置，操作者调节心磁探测阵列位于患者心脏上方2cm处左右，无需接触患者身体
02 探测阵列对准
在全自动软件的控制下患者和心磁探测阵列自动进入磁场屏蔽空间，保证患者心脏所在位置背景磁场接近于零，且不受外界电磁干扰
03 进入磁场屏蔽
90秒快速心脏磁场数据自动采集，无噪音、无振动、无任何主动施加的物理磁场，对人体无安全隐患
04 90秒心磁探测
心磁信息采集完成后操作者确认数据质量，完成后患者自动从屏蔽空间中推出，整个检查过程结束
05 扫描结束
检查完成后实时生成心磁检测报告，检测报告由专家解读，人工智能辅助读片
06 即时检测报告
产品特点
Product Features
产品介绍
Product Introduction
我国心血管疾病患者已达3.3亿，其中有1139万为冠心病患者，患病率和死亡率仍呈现上升趋势。
“ 为心血管疾病研究提供全新工具
”
基于全球先进的极弱磁场探测技术，未磁科技在国内率先推出新型无液氦心磁图仪Miracle MCG® ，可准确检测地球磁场强度十亿分之一的微弱磁场，集成高效屏蔽系统且免维护。适用于大规模、各年龄段人群的心血管功能性成像，使冠心病早期检测、成人胸痛快速分诊及胎儿先天性心脏病筛查等应用的推广成为可能。
隐性患者多
工作压力加大、饮食结构不合理、作息习惯不规律导致患病人数增速超过14%，且年轻化。
01
后果严重
心肌梗死重症甚至死亡病例数不断升高，2017年全球死亡人数超过700万人。
02
损伤不可逆
心肌细胞缺血死亡后会纤维化，一旦错过最佳干预及治疗时机，需要PCI或搭桥等血运重建。
03
疾病早期无法快速确诊
疾病早中期，一些无创检测手段无法有效排查，高准确率有创/有辐射检测手段无法大规模频繁使用。
04
技术原理
Technical Principle
基于心肌细胞微弱电活动产生的极弱磁场实现功能性成像
近五十年技术积累和临床应用
由1963年美国首次测量到心磁信号，近50年的技术发展，全球超过10万例临床应用，SCI检索论文超过1000篇。
比心电图更灵敏、全面、准确
心磁信号不会被人体的其他组织所衰减和干扰，灵敏度超越心电1000倍，且心磁对切向和涡流电流更敏感，提供更全面心脏功能性信息。
心血管疾病早期筛查及精准检测
心磁成像在快速诊断心血管疾病如冠心病、心肌缺血检测准确率高，诊断时间90秒， 可用于大规模人群心血管疾病快速筛查。
完全非侵入式非接触检测
对患者无任何施加物理场（无磁场，无辐射，无需服用任何药剂），非接触检查，患者无需脱衣，保护隐私。
磁场角度异常
多个磁极出现
多维度 高精度 心脏磁场重建成像
获得毫米级空间分辨率和毫秒级时间分辨率的细节心脏功能信息
与心电等效诊断 心律失常
· 心律失常：房颤、传导阻滞
· 心肌梗死：心肌缺血、心肌劳损、心肌肥厚
· 胎儿心脏病：心律失常，包括过缓、早搏、房扑、房颤、传导阻滞、WPW、长QT，心肌肥大
一维心磁数据
心肌细胞/心脏整体电流评估 诊断心肌缺血/损伤
· 心肌损伤、心肌梗死、冠心病等缺血性心脏病，异常ST波，右心异常
· 介入、搭桥术后长期观测（不受植入金属影响）；心脏移植排异反应
· 临床、试验用药后效果长期观测
二维心磁数据
可溯源异常电活动 定位异位兴奋灶
· 心律失常高精度定位如WPW、局灶性房性室性心动过速、室性早搏、异位起搏点等
· 导管射频消融术前定位
· 心肌肥厚高精度定位
三维心磁数据

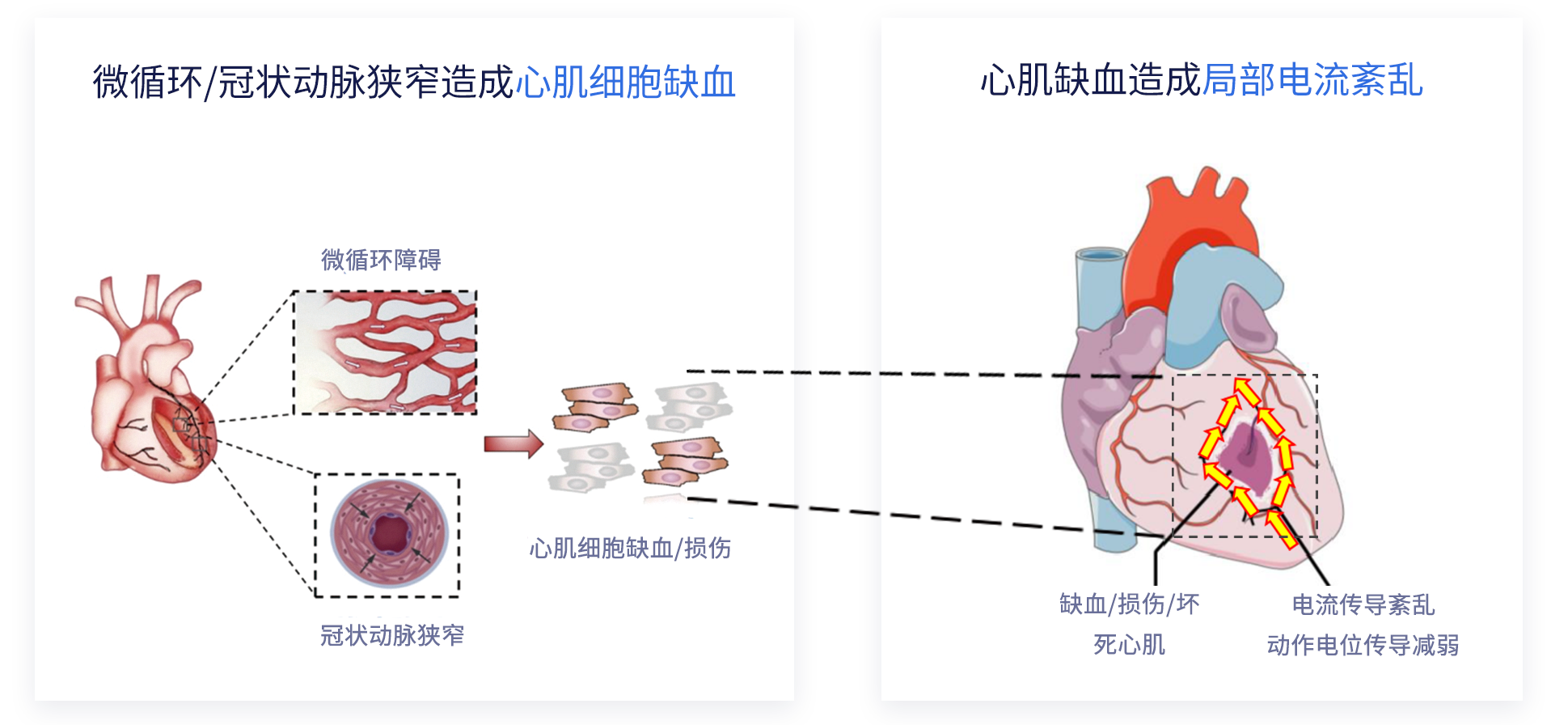

心磁图仪Miracle MCG 心肌缺血诊断原理

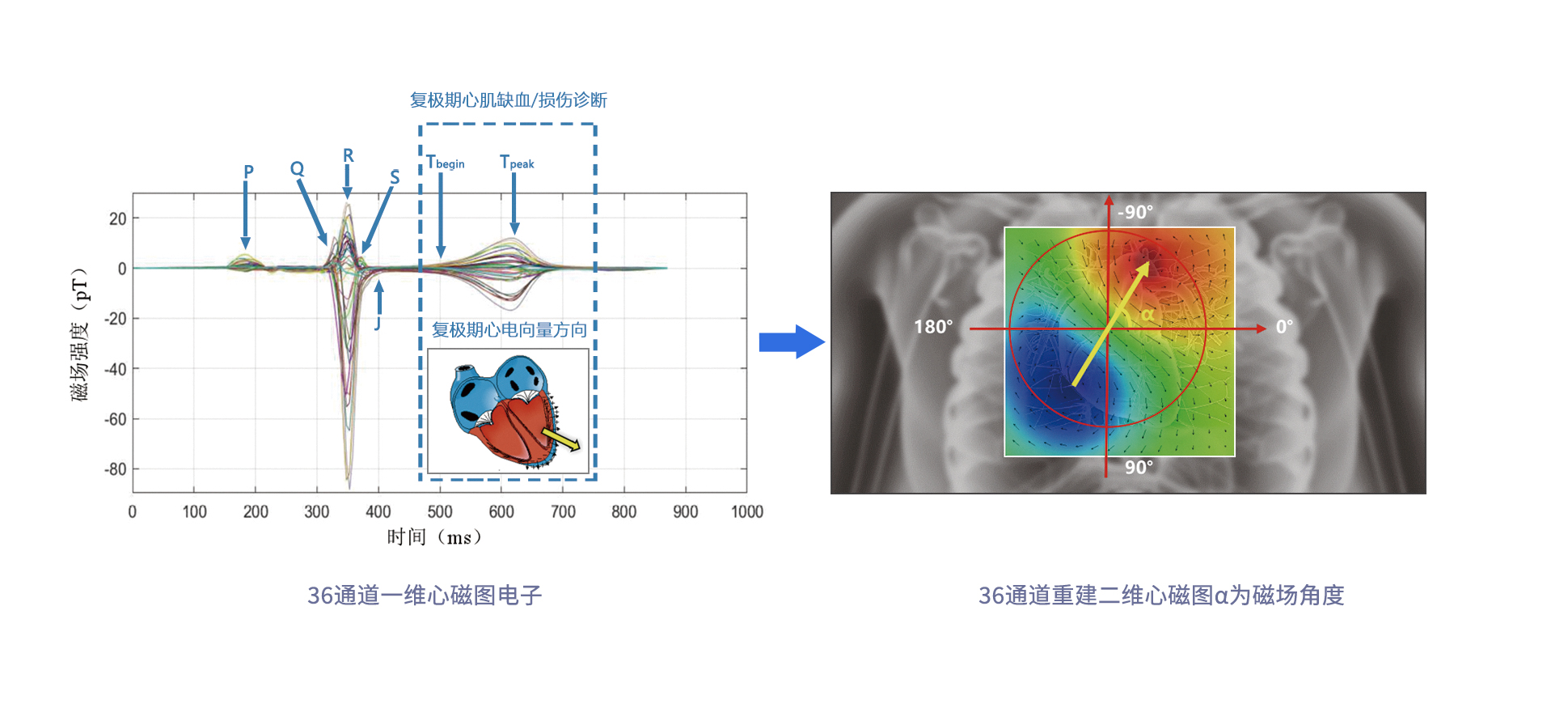

心肌缺血心磁分布图案例（Tonset-Tpeak）
®
磁场角度异常+多个磁极
10 fTesla量级灵敏度
量子磁场传感技术
---------------------------------------------------------
原子磁力计技术具有10 fTesla量级探测灵敏度、优盘大小的尺寸以及常温工作等特点。
闭环反馈心磁探测阵列
高密度探测阵列
---------------------------------------------------------
主动闭环跟踪补偿系统及高速数字信号处理技术，实现了64通道高速同步无串扰的心磁测量。
毫米级磁场精细成像
探测更细节心脏电活动状态
---------------------------------------------------------
成像空间分辨率提高到毫米量级，可进行更精细化的心脏磁场分析；覆盖不同体型人群心脏，获取更全面心脏电活动信息。
智能检测
检测结果直观 明确
---------------------------------------------------------
操作简单、易用，图像直观明了，轻量化数据，自研人工智能辅助读片技术，可快速生成检测结果。
